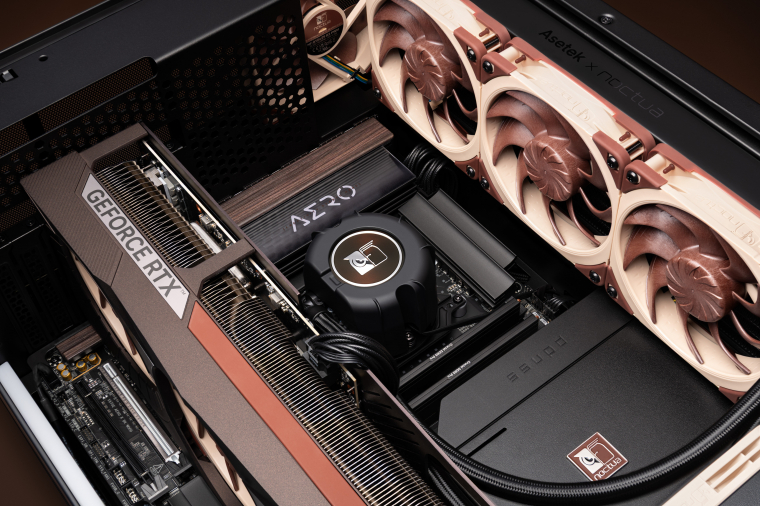

A Noctua neve közel két évtizede összefonódott a prémium processzorhűtőkkel, a különleges anyagokból készülő ventilátorokkal és a jellegzetes barna-bézs színvilággal. Miközben a vállalat léghűtései generációról generációra finomodtak, az egybeépített folyadékhűtések szegmensétől sokáig távol maradt. Ennek hátterében aligha a technológia elutasítása állt; sokkal inkább az a kérdés, miként lehet egy pumpával, csövekkel és radiátorral dolgozó konstrukciót a márkára jellemző akusztikai igényességgel megvalósítani.

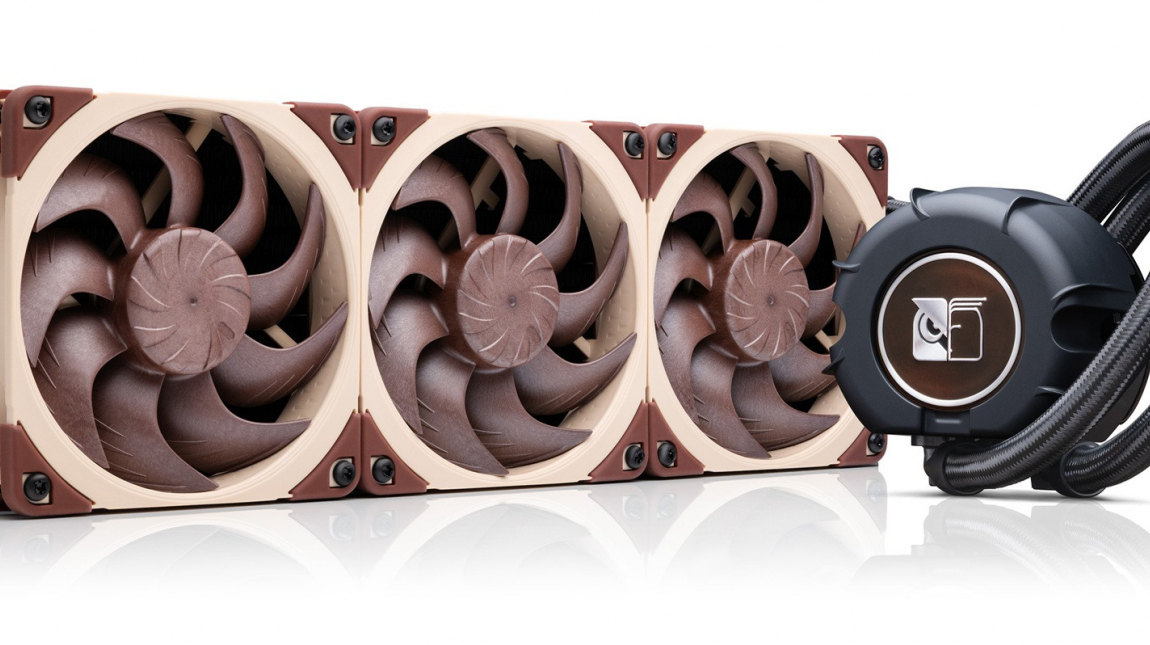

A válasz végül az NL-LC1 termékcsalád formájában érkezett meg. A kínálat 240, 360 és 420 milliméteres változatból áll, közülük az NL-LC1-36 képviseli a középső, egyben várhatóan legszélesebb körben használható modellt. Három darab, 120 milliméteres ventilátorával elegendő tartalékot kínál a nagy teljesítményű asztali processzorokhoz, mégsem igényel akkora házat, mint a 420 milliméteres csúcsverzió. A nagyjából 400 milliméter hosszú radiátorhoz persze így is tágas gépházra van szükség, ezért vásárlás előtt célszerű a gyártó kompatibilitási listája mellett a rendelkezésre álló beépítési helyet is ellenőrizned.
A Noctua első AIO-ja egyébként nem teljesen házon belüli konstrukció. A folyadékkeringetésért, a processzorral érintkező felületért és a radiátor alapvető felépítéséért az Asetek Emma V2 platformja felel, amelyet a gyártó saját ventilátoraival, rögzítőrendszerével, pumpaszabályozásával és különleges zajcsillapító burkolatával egészített ki. Igazán józan megközelítésről beszélhetünk: a mérnökök egy kiforrott, hosszú távú üzemben is bizonyított alapra építhették rá mindazt a szakértelmet, amelyet a halk PC-k hűtésében felhalmoztak.
Erős alapok az Asetektől
Az Emma V2 az Asetek felsőkategóriás zárt folyadékhűtési platformja. Központi eleme egy háromfázisú, tizenkét pólusú motorral hajtott centrifugális pumpa, amely zárt járókerékkel, kerámiapersellyel és kerámiatengellyel működik. A járókerék kialakítása, a motor szinuszos vezérlése és a tekercsek áramellátásának pontosabb kapcsolása (kommutáció) egyaránt az egyenletesebb, kisebb rezgéssel járó működést szolgálja. A pumpa lelke mellett legalább ennyire fontos a folyadék áramlási útvonalainak kialakítása. Az ívesebb, simább belső járatok mérséklik a hidraulikai ellenállást és a fölösleges turbulenciát, így a pumpa kisebb energiaveszteséggel mozgathatja a folyadékot.
Az Emma V2 az előző generációhoz képest azonos zajszint mellett hozzávetőleg 58 százalékkal nagyobb folyadékáramot és 124 százalékkal nagyobb nyomáskülönbséget képes létrehozni, miközben teljesítményre normalizálva közel 40 százalékkal alacsonyabb fogyasztást ígér. Ezek ugyan "csak" laboratóriumi, platformszintű értékek, a fejlődés irányát azonban jól érzékeltetik. A nagyobb folyadékáram önmagában nem garantál jobb processzor-hőmérsékletet, de megfelelő CPU-blokkal és radiátorral együtt több tartalékot biztosít a jelentős hőterhelések kezeléséhez.

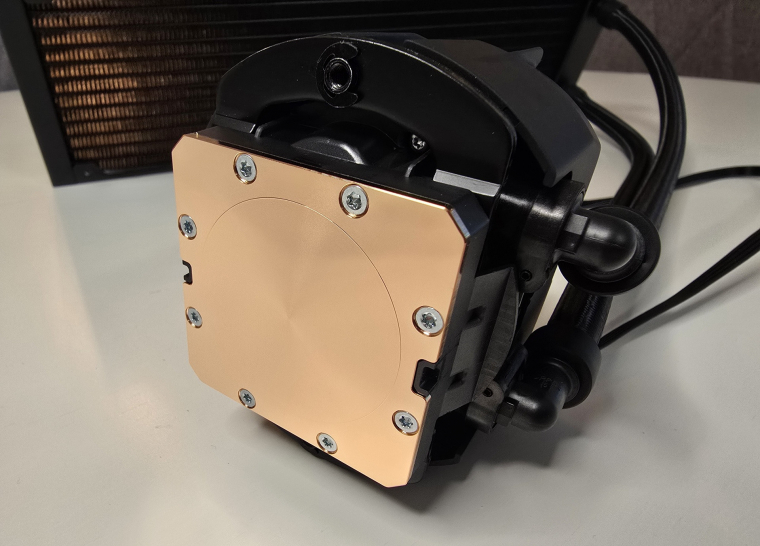

A processzorral 55,5 × 55,5 milliméteres, 99,95 százalékos tisztaságú CU1100 rézből készült hőátadó lap érintkezik. Belső oldalán 32,5 × 22,5 milliméteres, sűrű mikrobarázdás felület növeli meg a hőátadásra használható területet. A középen végigfutó horony és a felette elhelyezett befecskendezőelem egyenletesen teríti szét a folyadékot a finom lamellák között, hogy a hő ne csupán a blokk egy szűk részén távozzon. A pumpa névleges fordulatszám-tartománya 750 és 3400 rpm közé esik, tipikus fogyasztása mindössze 2 Watt, maximális teljesítményfelvétele pedig 6 Watt.
A körben 78 százalék vízből és 22 százalék propilén-glikolból álló folyadék kering, amely fagyás-, korrózió- és biológiai szennyeződés elleni adalékokat is tartalmaz. A 410 milliméter hosszú, fonott külső burkolattal védett EPDM csövek külső átmérője 12,5, belső átmérője 7 milliméter. Rugalmasságukat jelzi a 26 milliméteres minimális hajlítási sugár, bár szerelés közben így is érdemes elkerülnöd az éles töréseket és a csatlakozásokra jutó oldalirányú terhelést.
Pumpazaj más megközelítésben
Tapasztalt PC-építők már tudhatják, hogy egy folyadékhűtés hangját nem kizárólag a radiátorra szerelt ventilátorok határozzák meg. A pumpa motorja, a járókerék, az áramló közeg és a szerkezeten továbbterjedő rezgések egyaránt kelthetnek búgó, sípoló vagy pulzáló hangot. Ezek közül a magasabb frekvenciájú összetevők kis hangerő mellett is feltűnőek, különösen egy csendes szobában elhelyezett számítógépnél. A Noctua ezért nem érte be a pumpa fordulatszámának egyszerű korlátozásával, hanem külön akusztikai egységet épített köré.

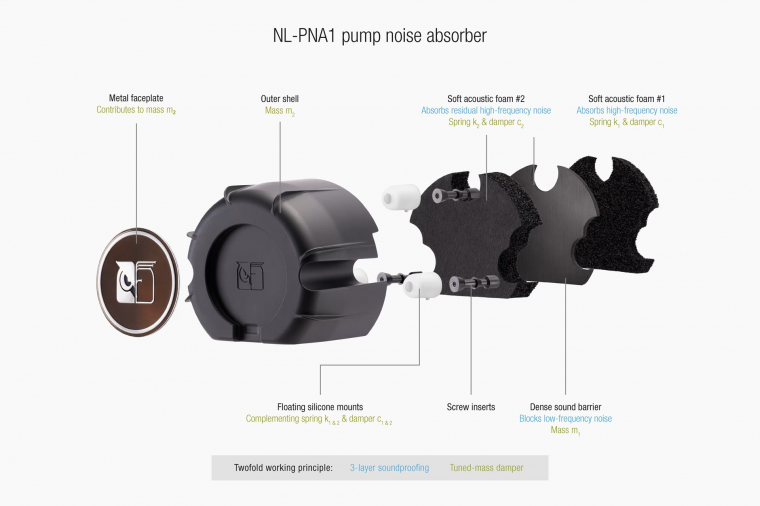

Az NL-PNA1 névre keresztelt pumpazaj-csillapító három eltérő tulajdonságú rétegből áll. Közvetlenül a pumpa fölött puha, nyitott cellás hab fogja fel a magas frekvenciájú hangokat. Ezt egy nagy sűrűségű, hanggátló réteg követi, amely az alacsonyabb tartományok terjedését gátolja és részben visszaveri a hanghullámokat. A harmadik, szintén nyitott cellás habréteg a két első szinten átjutó maradék zajt mérsékli.
A többrétegű burkolat a hangszigetelés mellett a pumpa mechanikai rezgéseit is csillapítja. A szilikonfelfüggesztés és a rugalmas habok rugóként, a sűrű középső elem, illetve a külső műanyag héj pedig tömegként viselkedik. Az így létrejövő hangolt tömegcsillapító a pumpa mozgásával ellentétesen rezeg, csökkentve a mechanikai energia továbbadását az alaplap és a gépház felé. Hasonló elven működő megoldásokkal épületekben, hidakon és járművekben is találkozhatunk, természetesen egészen más léptékben.
A kialakítás célja nem merül ki a hangnyomásszint csökkentésében. A csillapító a pumpa akusztikai karakterét is az alacsonyabb, általában kevésbé zavaró frekvenciatartomány felé tolja. A magas, éles tónusok visszafogása sokszor többet javít a szubjektív élményen, mint néhány tized decibel különbség. Ez egyúttal megmagyarázza a pumpafej szokatlan, 70 milliméteres magasságát: a vaskos burkolat alatt kijelző vagy világítás helyett gondosan kialakított zaj- és rezgéscsillapító struktúra rejtőzik.
Három működési karakter egyetlen kapcsoló mögött

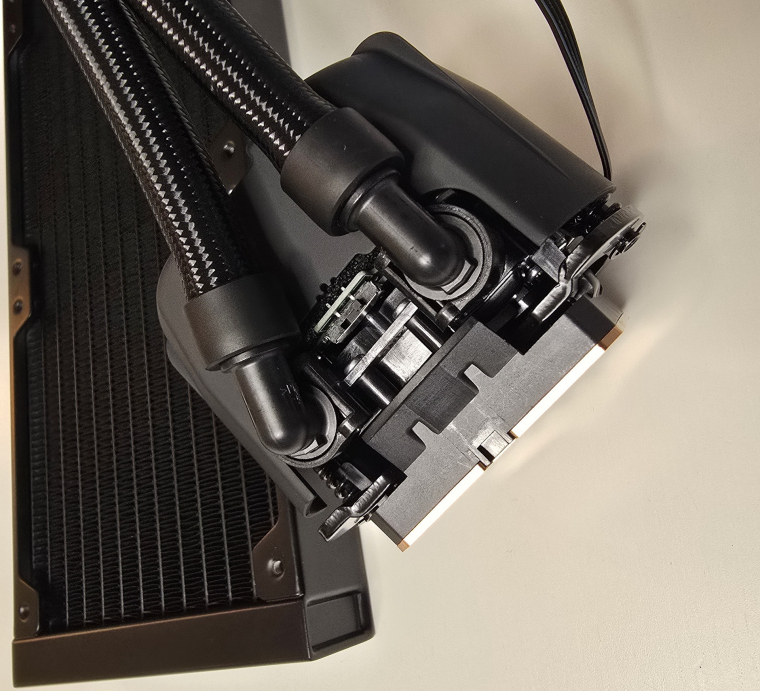

A pumpafejen elhelyezett kapcsolóval Quiet, Balanced és Manual profil közül választhatsz. A gyárilag aktivált Quiet mód normál üzemben körülbelül 2100 rpm-re korlátozza a fordulatszámot, a Balanced beállítás pedig alacsony folyadékhőmérséklet mellett 2600 rpm-ig engedi felpörögni a motort. A Manual állás megnyitja a teljes, 3400 rpm-ig terjedő tartományt. Mindhárom módban használható PWM-szabályozás, tehát az alaplap automatikájára bízhatod a vezérlést, vagy saját görbét állíthatsz be.
A különbség nagyobb terhelésnél válik igazán érdekessé. A Balanced profil 30 °C fölött fokozatosan bővíti a pumpa rendelkezésére álló fordulatszám-tartományt, így 45 °C-os folyadékhőmérsékletnél már a 3400 rpm is elérhető. A Quiet mód normál helyzetben megőrzi a 2100-as korlátot, a beépített védelem azonban szükség esetén ezt is felülírhatja. A gyártó 5 dB(A) alatti maximális pumpazajt ad meg a csendes, 7,8 dB(A)-t a kiegyensúlyozott és 14,9 dB(A)-t a kézi profilhoz. Emlékeztetőül: ezek az értékek önállóan, a pumpára vonatkoznak; a teljes konfiguráció tényleges hangerejét a ventilátorok, a ház, a beépítési helyzet és a környezet is alakítja.
Az Emma V2 egység hűtőfolyadék-hőmérséklet-érzékelőt is tartalmaz. A mért adat sajnos nem olvasható ki a felhasználó számára, a belső elektronika viszont folyamatosan figyeli. 45 °C felett fokozatosan emelkedik a minimálisan engedélyezett pumpasebesség, 55 °C-nál pedig a vezérlés az aktuális profiltól és PWM-jeltől függetlenül maximális fordulatra kapcsol. A 20 százalék alatti vezérlőjelet az eszköz figyelmen kívül hagyja, hogy legalább 750 rpm-en fenntartsa a keringést. A nulla százalékos PWM-jel szintén teljes fordulatot vált ki, mert az elektronika ezt hibás vagy megszakadt vezérlésként értelmezi.
Ne lepődj majd meg, hogy bekapcsoláskor a pumpa körülbelül 50 másodpercig 3400 rpm környékén jár. Az első pillanatban hallható felpörgés és esetleges folyadékhang tehát nem meghibásodás, hanem az automatikus légtelenítési folyamat része. A zárt körben szükségszerűen található némi levegő, amely a folyadék hőtágulásához és a biztonságos szállításhoz is kell. A rövid ideig tartó intenzív keringetés csökkenti annak esélyét, hogy buborék maradjon a pumpatérben, ami később zajt, esetleg teljesítményromlást okozhatna.
Radiátor halk ventilátorokhoz hangolva
Az NL-LC1-36 nevében szereplő 36 a 360 milliméteres kategóriára utal, a radiátor tényleges mérete azonban 399,5 × 120 × 30 milliméter. Az alumínium csatornákat és lamellákat acélkeret fogja közre, a hőleadó felület sűrűsége 20 FPI, vagyis egyhüvelyknyi szakaszon húsz hőleadó lamella sorakozik. A 30 milliméteres vastagság valamivel nagyobb a sok AIO-nál megszokott 27 milliméternél, ugyanakkor nem okoz olyan elhelyezési nehézségeket, mint a kimondottan vaskos radiátorok. A ventilátorokkal, rezgéscsillapító tömítésekkel és csavarfejekkel együtt 59 milliméteres helyigénnyel számolhatsz.
A radiátor sima felületű lamellákat használ, vagyis nem alakítottak ki rajtuk apró, ferdén álló légterelő bevágásokat. Az ilyen, úgynevezett louvered lamellák örvénylésre késztetik a közöttük áthaladó levegőt, ami nagy légsebességnél javíthatja a hőátadást. Ezzel együtt növelik a radiátor légellenállását is. Mérsékelt fordulaton működő, halk ventilátorok mellett ez a többletellenállás már nagyobb veszteséget okozhat, mint amekkora előnyt az intenzívebb légáramlás jelent. A mérnökök ezért simább lamellázást alkalmaztak, amely csökkentett fordulatszám mellett is könnyebben átszellőztethető. A radiátor és a ventilátorok karakterisztikája ennek köszönhetően jól illeszkedik egymáshoz: a konstrukció nem kíván több ezer fordulatos légkavarókat ahhoz, hogy megfelelő mennyiségű levegő jusson át a hőleadó felületen.
Három ventilátor, tudatosan elhangolva
A csomaghoz három NF-A12x25 G2 PWM jár, vagyis a Noctua jelenlegi 120 milliméteres csúcsventilátorait kapod. Fordulatszámuk 0 és 1800 rpm között szabályozható, maximális légszállításuk egyenként 107,3 köbméter óránként, statikus nyomásuk pedig 3,14 mm H₂O. A 22,5 dB(A)-es gyártói zajadat radiátoros felhasználáshoz mérten kifejezetten visszafogott. Megfelelő alaplapi vezérléssel a légkavarók kis terhelésnél teljesen leállíthatók, így üresjáratban csak a pumpa marad mozgásban.

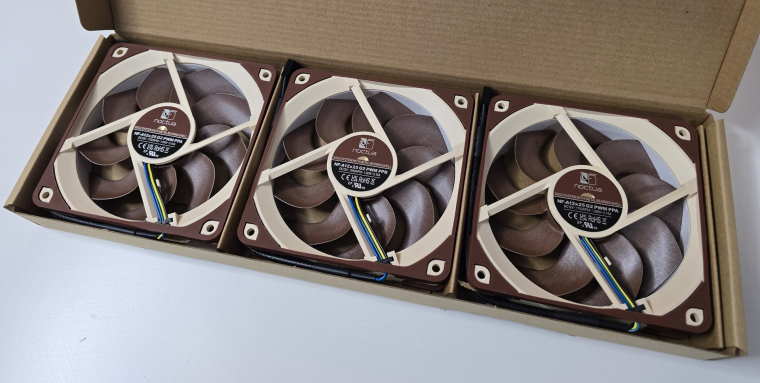

A három példány fordulatszáma szándékosan nem teljesen azonos. Két PPA és egy PPB változat került a dobozba, PPA-PPB-PPA sorrendben. Az előbbiek hozzávetőleg 50 rpm-mel lassabban, az utóbbi körülbelül ugyanennyivel gyorsabban jár a névleges értéknél. Ez az apró eltérés megakadályozza, hogy a szomszédos ventilátorok egymáshoz túlságosan közeli frekvencián működjenek. Ha három precízen szabályozott motor tartósan szinte azonos fordulatot tart, periodikus búgás és rezonancia alakulhat ki. Az elhangolás szétválasztja ezeket a frekvenciákat, így egyenletesebb és kevésbé tolakodó hangképet eredményez.
A ventilátorokra gyárilag teljes kerületű NA-AVG1 rezgéscsillapító tömítések kerültek. Ezek elszigetelik a keretet a radiátortól, egyúttal lezárják a két felület közötti réseket, hogy a levegő kisebb része távozzon oldalirányban. A rögzítéshez Torx T20 csavarokat kapsz, a szükséges csavarhúzó pedig szintén a tartozékcsomag része. Alapértelmezésként a push elrendezés ajánlott, vagyis amikor a ventilátorok átfújják a levegőt a radiátoron.
A jó érintkezés fél siker

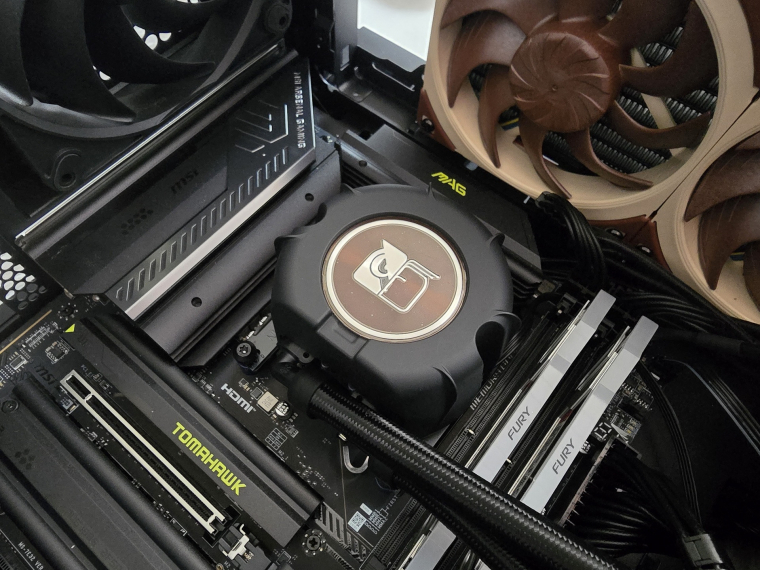

A gyártó saját fejlesztésű SecuFirm2+ rögzítőrendszere AMD AM4 és AM5, valamint Intel LGA1700 és LGA1851 foglalatokkal használható. AMD platformon a gyári alaplapi hátlap marad a helyén, az Intel alaplapokhoz külön acél merevítőlemez jár. A tartóelemek is acélból készülnek, rövid erőkarjaik pedig mérséklik a hajlást és az alakváltozást. Ez nem csupán tartóssági kérdés: már a szerelvények alig észrevehető deformációja is ronthatja a CPU-blokk felfekvését és a nyomás eloszlását.

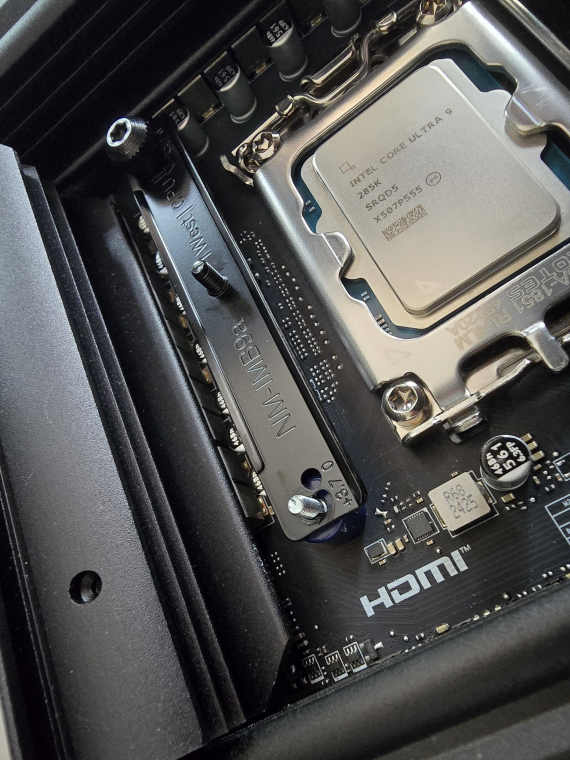

Az utóbbi évek egyik legfontosabb jelensége, hogy a modern processzoroknál a legmelegebb pont (hotspot) gyakran nem a kupak geometriai közepén található. Az AM5 lapkák és az LGA1851 processzorok felépítéséhez ezért eltolt rögzítési pozíció is választható, amely körülbelül 7 milliméterrel közelebb viszi a hőátadó felület középpontját a tényleges hőforráshoz. A megoldás több fokos javulást is hozhat, de eredményessége függ a processzor típusától, a pumpa tájolásától és a leszorítás minőségétől. A pumpablokk tájolása - vagyis az, hogy a csövek melyik irányba néznek - kis mértékben a hőátadó felület és a processzor hőterítő kupakja közötti érintkezést, valamint a leszorítóerő eloszlását is befolyásolhatja. Ezért a telepítésnél érdemes követned a szerelési útmutató ajánlásait.
A dobozban csúcsminőségű NT-H2 hővezető paszta, tisztítókendő és AM5-höz való NA-TPG1 pasztavédő keretet is találhatsz. Utóbbi megakadályozza, hogy a leszorításkor oldalra préselődő anyag bejusson az AMD processzorkupak jellegzetes kivágásaiba. Apró kényelmi kiegészítő, de jól példázza azt a részletességet, amellyel a Noctua a teljes szerelési folyamatot végiggondolta.
A gyártó régebbi Intel foglalatokhoz, köztük az LGA1200, LGA115x, LGA1366 és LGA775 platformokhoz is kínál utólag igényelhető készleteket. Hasonló támogatást ígér a jövőbeli processzorfoglalatokhoz, amennyiben a CPU-blokk és annak felülete műszakilag alkalmas lenne.
Légáramlás a processzor körül
A folyadékhűtések egyik kevésbé látványos hátránya, hogy a processzorfoglalat környezetéből eltűnik a nagyméretű léghűtők által keltett légmozgás. A VRM, a memória és a felső M.2 foglalat hűtését ilyenkor szinte teljesen a gépház szellőzésére kell bízni. Jól kialakított házban ez ritkán okoz problémát, visszafogott légcserénél vagy tartósan nagy terhelésnél azonban számottevő hőtorlódás alakulhat ki.

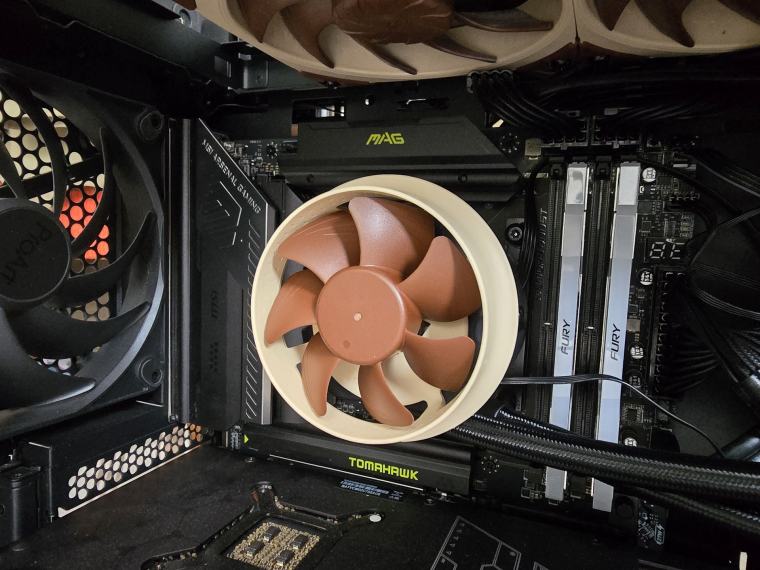

Erre kínál megoldást a külön megvásárolható NL-ACF1 segédventilátor. A 80 milliméteres, legfeljebb 2200 rpm-es egység mágnesesen rögzül a pumpazaj-csillapító tetején, a fém Noctua embléma helyére. Az ívelt keret oldalirányba teríti a ventilátorból kilépő levegőt, így a légáram a processzorfoglalat körüli alkatrészeket is eléri. A lapátkerék maximálisan 55,5 köbméter levegőt mozgat meg óránként, névleges zajszintje pedig 17,7 dB(A).
Az NL-ACF1 nem a processzor hűtési teljesítményét növeli, hanem a foglalat körüli alkatrészek hőmérsékletét mérsékli. Különösen nagy fogyasztású processzor, erős tuning, magas környezeti hőmérséklet vagy gyenge házszellőzés mellett lehet hasznos. Másik előnye, hogy a célzott légáram miatt a házventilátorok alacsonyabb fordulaton is elegendőek lehetnek, vagyis a kiegészítő közvetetten a teljes konfiguráció zajszintjét is csökkentheti. A 8690 forintért kapható egység ugyan nem nélkülözhetetlen, a hűtő prémiumpozicionálását figyelembe véve azonban indokolt lett volna már az alapcsomagban is helyet szorítani neki.
Kevesebb látvány, kevesebb kábel
A szerelést egyszerűsíti, hogy az NL-LC1-36 nem igényel külön vezérlőegységet, USB-kapcsolatot vagy saját, háttérben futó alkalmazást. A három ventilátort a mellékelt elosztó egyetlen alaplapi csatlakozóhoz vezeti, a pumpa külön négytűs PWM-kábelt kap. Egy 30 centiméteres hosszabbító is jár a hűtőhöz, így nagyobb házakban sem kell feltétlenül további kábeleket vásárolnod.
A hagyományos bekötés kényelmes és megbízható, vizuális szempontból azonban nem olyan kifinomult, mint az újabb, láncba kapcsolható ventilátorok vagy a radiátorba integrált kábelezés. A pumpa lapos vezetéke és a három különálló ventilátorkábel némi rendezést igényel. Ha tartasz a gyártói szoftverek, az extra USB-eszközök és vezérlőhubok hosszú távú támogatásától, értékelni fogod az egyszerűséget. A működéshez lényegében csak megfelelő alaplapi ventilátorcsatlakozók és jól beállított PWM-görbék szükségesek.
A küllem ugyanilyen céltudatos, ahogy az a gyártóra jellemző. Most sincs kijelző, animáció vagy címezhető RGB-fényforrás, a barna ventilátorok pedig első pillantásra azonosítják a márkát. Ez egy visszafogott, sötét vagy fehér konfigurációban erős kontrasztot alkothat, egyéb RGB-komponensek mellett pedig különösen megosztó lehet. Fekete Chromax változat egyelőre nem érhető el, így az esztétika terén nincs valódi választási lehetőséged. A pumpafej mágneses fémlapja ugyan elegáns részlet, összességében mégis a funkcionalitás határozza meg a megjelenést.
Prémium minden értelemben

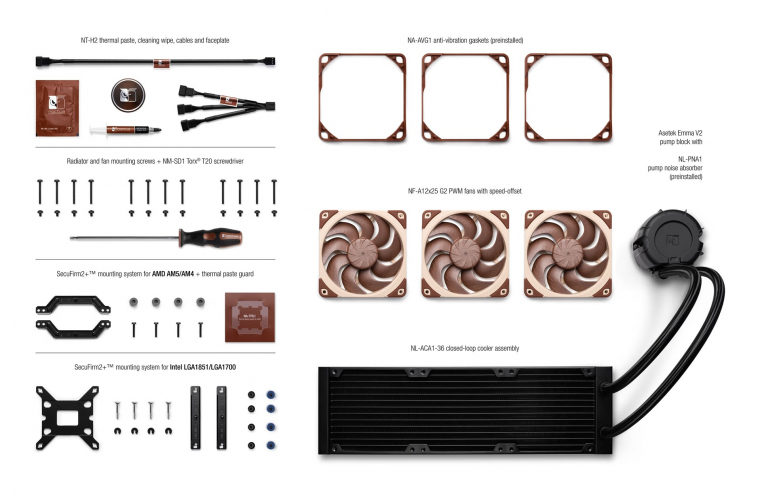

Az NL-LC1-36 tömege közel két kilogramm, a csomag pedig szinte mindent tartalmaz, ami a telepítéshez és későbbi karbantartáshoz szükséges. A hatéves gyártói garancia szintén megnyugtató, különösen azért, mert egy AIO-nál a pumpa és a zárt folyadékkör olyan meghibásodási lehetőségeket is jelent, amelyekkel egy hagyományos léghűtésnél nem találkozhatsz.
Mindezért 113 990 Ft-os ajánlott árat kérnek. Ez még a 360 milliméteres felsőkategóriában is jelentős összeg, különösen annak fényében, hogy jóval olcsóbban is találhatsz nagy hőleadó felületű, hatékony folyadékhűtéseket. A Noctua felára viszont nem pusztán a processzor-hőmérsékletről szól. A gondosan hangolt ventilátorok, a pumpa zajkaraktere, a kifinomult rögzítés, a szerelési részletek, a hosszú garancia és a jövőbeli foglalatok támogatása együtt adják a termék értékét.
Az NL-LC1-36 azoknak készült, akik a csúcsközeli hűtési teljesítmény mellett a számítógép akusztikai viselkedésére is különös figyelmet fordítanak. Ha kijelzőt, látványos világítást vagy gazdag monitorozószoftvert keresel, ennél jóval dekoratívabb alternatívákat találhatsz. Ha viszont a működés hangját, a mechanikai kidolgozást és a hosszú távú használhatóságot helyezed előtérbe, a Noctua első AIO-ja sokkal többet kínál egy barna-bézs ventilátorokkal felszerelt, de generál Asetek-hűtőnél.
Örömteli, hogy az osztrák gyártó nem próbálta újra feltalálni a folyadékhűtést. Fogott egy erős és kiforrott platformot, majd módszeresen végigvette annak minden olyan pontját, ahol zaj, rezgés, kedvezőtlen légáramlás vagy szerelési veszteség keletkezhet. Az eredmény egy visszafogott megjelenésű, ám mérnöki részletekben annál gazdagabb konstrukció. Sokat kellett várni rá, de a Noctua pontosan olyan AIO-val érkezett meg a piacra, amilyet a márka múltja alapján elképzelhettél: nagy, drága, barna-bézs színű - és a legapróbb részletekig a hatékonyságra és a halk működésre hangolt.
